塑料门窗焊接清理生产线SHQX-120
所属分类:UPVC塑钢系统门窗设备
发布日期:2023-10-27
一、塑料门窗卧式数控四角焊接机(SHKW-3000)功用最新机型,用于实现高档白色及彩色塑料门窗的自动焊接1、特点n自动实现2mm与0.2mm焊缝焊接形式的转换n机身卧式布置,采用增强刚性设计,平稳可靠n独有的机头超强刚性设计,真正满足彩色焊接要求n机头进给采用方导轨运动副,性能稳定可靠n独有的know-how(技术诀窍),提高了制品的焊角强度和质量n可快速方便更换焊接垫板,门窗制品档次高n采用进口品牌整套数控系统及高品质电气、气动系统,性能可靠n优化的程序设计,生产效率高n专用出料机构,实现自···
立即询价

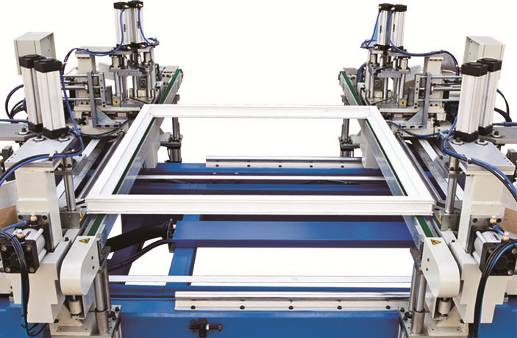

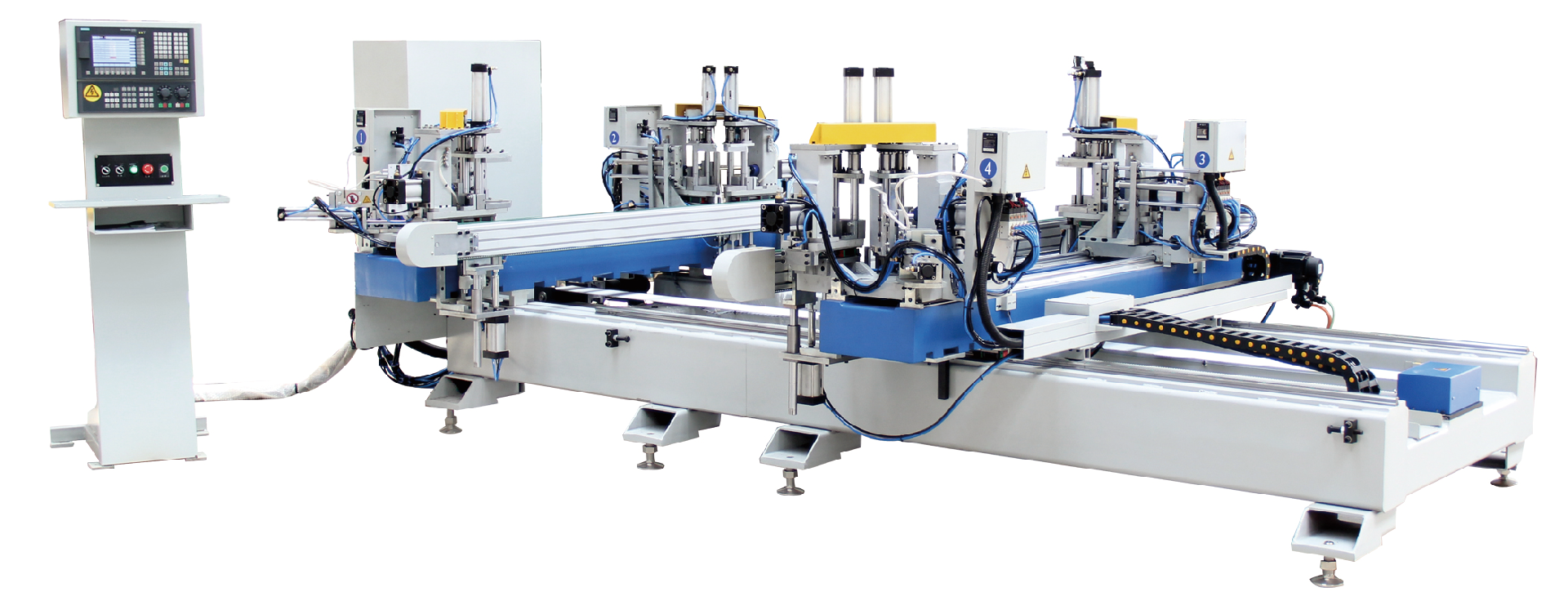

一、塑料门窗卧式数控四角焊接机(SHKW-3000)


功用

最新机型,用于实现高档白色及彩色塑料门窗的自动焊接

1、特点

n 自动实现2mm与0.2mm焊缝焊接形式的转换

n 机身卧式布置,采用增强刚性设计,平稳可靠

n 独有的机头超强刚性设计,真正满足彩色焊接要求

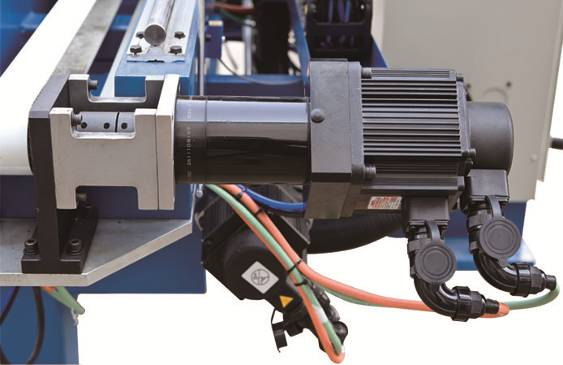

n 机头进给采用方导轨运动副,性能稳定可靠

n 独有的know-how(技术诀窍),提高了制品的焊角强度和质量

n 可快速方便更换焊接垫板,门窗制品档次高

n 采用进口品牌整套数控系统及高品质电气、气动系统,性能可靠

n 优化的程序设计,生产效率高

n 专用出料机构,实现自动出料,降低工人劳动强度

n 可方便用于连线生产,形成焊接清角自动线

n 尤其适用于制作高档塑料门窗、生产量较大的门窗企业

Ø    主要技术参数

       电    源       380V    50Hz(三相四线)

        输入功率      约10kW

       气源气压       0.5~0.8MPa

       耗 气 量       约100L/min

       焊接型材高度   20~130mm

       焊接型材宽度   120mm

       焊接成窗尺寸   500×650~1800×3000(mm)

       外形尺寸       5200×5000×1600(mm)

重    量       2800kg

二、工作台

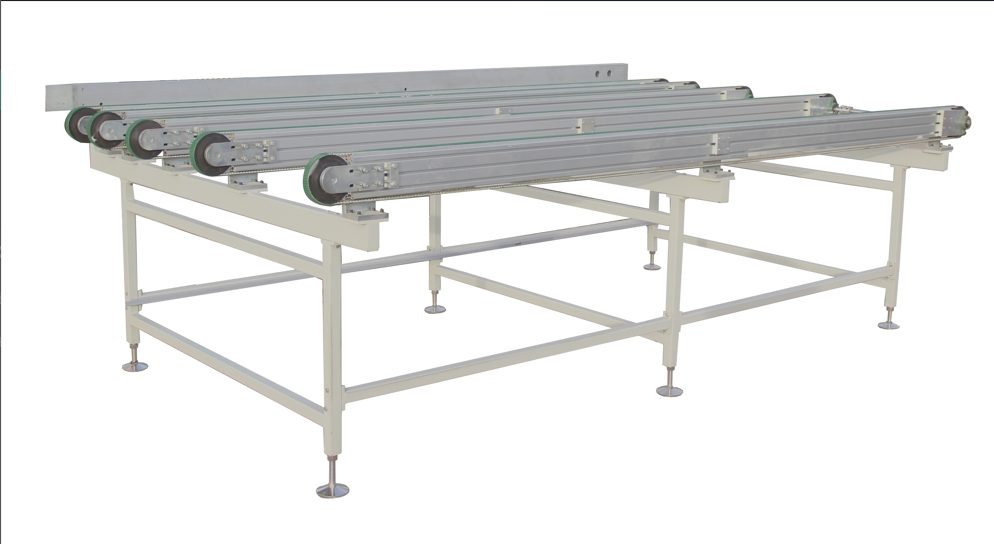

1)输送工作台


2)矩形工作台

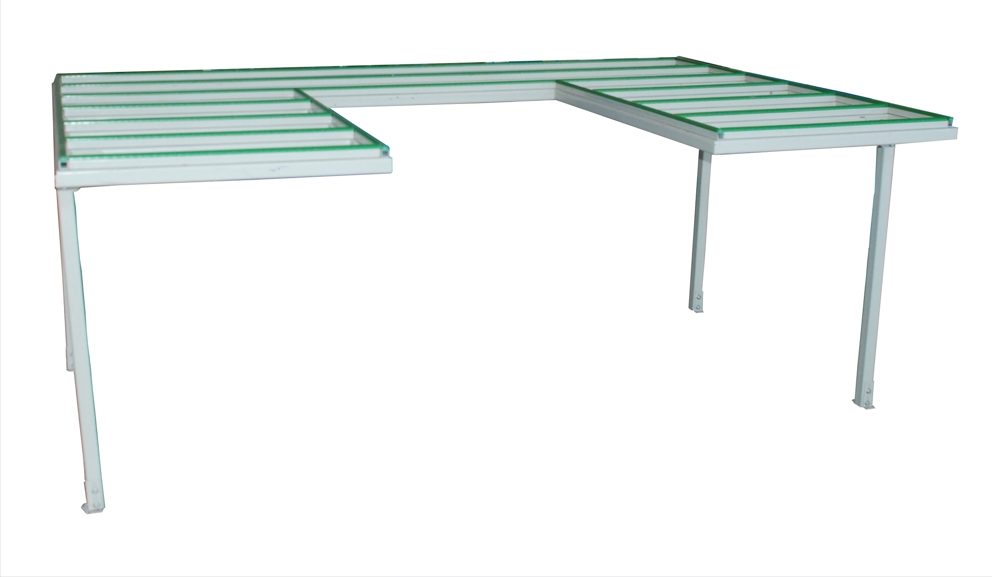

3)C型工作台

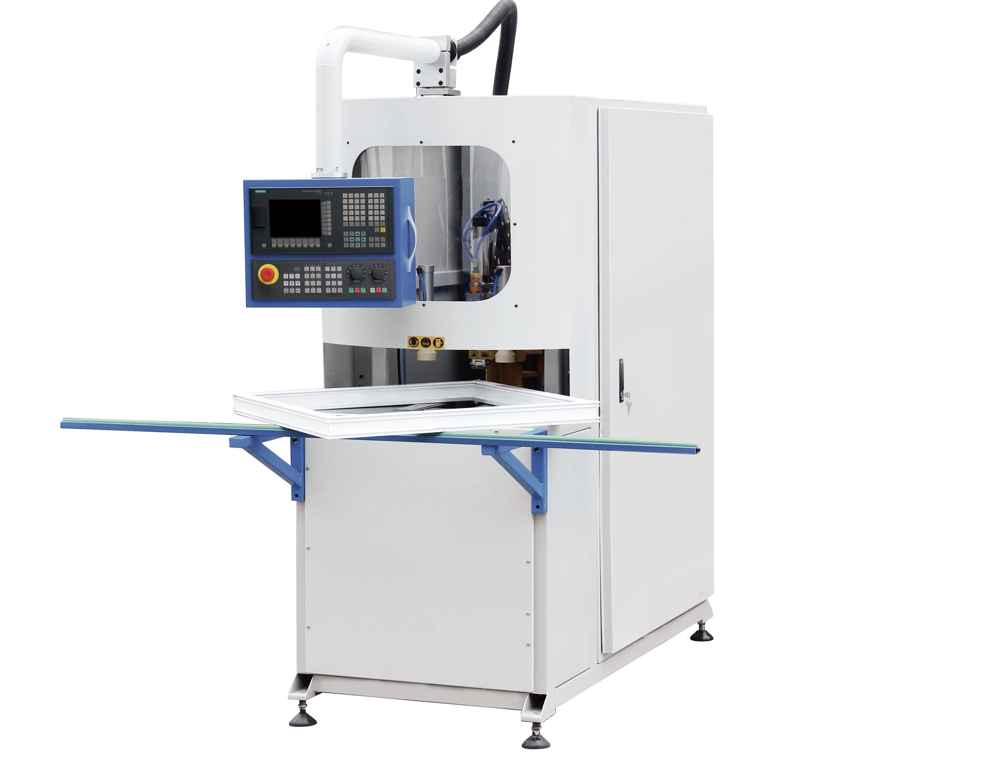

3、塑料门窗数控角缝清理机(SQJA-CNC-120)


 功用

 用于塑料门窗焊接角缝的清理

特点

两轴数控系统

伺服驱动系统、数控系统、电磁阀、三联体等主要元气件均采用进口名牌产品,性能可靠,使用寿命长

独有的内定位方式,保证了门窗焊缝清理的精准性

可完成各种型材焊角外立面、上下平面焊缝、密封胶条槽等部位的清理,并可一次实现美式型材提拉扇插锁安装槽的加工(选配)

可存储多种规格型材的加工程序

可实现圆弧差补与斜线差补,能够理想满足各种断面型材制作高品质门窗的需要

可根据不同型材断面定制不同刀具,满足不同型材的清角要求

 主要技术参数

工作气压        0.5~0.8MPa

耗气量          40L/min

输入电源        380V    50Hz

输入功率        1.4kW

主铣刀转速      2880r/min

加工型材宽度    20~120mm

加工型材高      30~120mm

重      量       500kg

外形尺寸        1570mm×2670mm×2070mm
